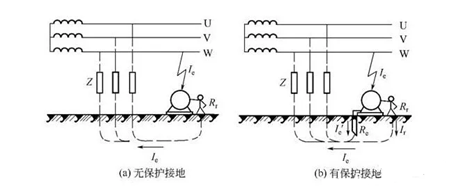

1、保護接地的概念

   所謂保護接地就是將正常情況下不帶電，而在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分（即與帶電部分相絕緣的金屬結構部分）用導線與接地體可靠連接起來的一種保護接線方式。

2、保護接地的作用

   為防止電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等帶電危及人身和設備安全而進行的接地。

3、保護接地的應用范圍

   保護接地的適用于不接地的電網。在這種電網中，無論環(huán)境如何，凡由于絕緣破壞或其他原因而可能呈現危險電壓的金屬部分，除另有規(guī)定外，都應采取保護接地措施，主要包括：

（1）電機、變壓器、開關設備、照明器具及其它電氣設備的金屬外殼、底座及與其相連的傳動裝置；

（2）戶內外配電裝置的金屬構架或鋼筋混凝土構架，以及靠近帶電部分的金屬遮攔或圍欄；

（3）配電屏、控制臺、保護屏及配電柜（箱）的金屬框架或外殼；

（4）電纜接頭盒的金屬外殼、電纜的金屬外皮和配線的鋼管；

（5）某些架空電力線路的金屬桿塔和鋼筋混凝土桿塔、互感器的二次線圈等，也應予以接地。

4、保護接地與保護接零的區(qū)別

（1）原理不同。保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統(tǒng)中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用;保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。

（2）適用范圍不同。保護接地即適用于一般不接地的高低壓電網，也適用于采取了其他安全措施(如裝設漏電保護器)的低壓電網;保護接零只適用于中性點直接接地的低壓電網。

（3）線路結構不同。如果采取保護接地措施，電網中可以無工作零線，只設保護接地線;如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。
