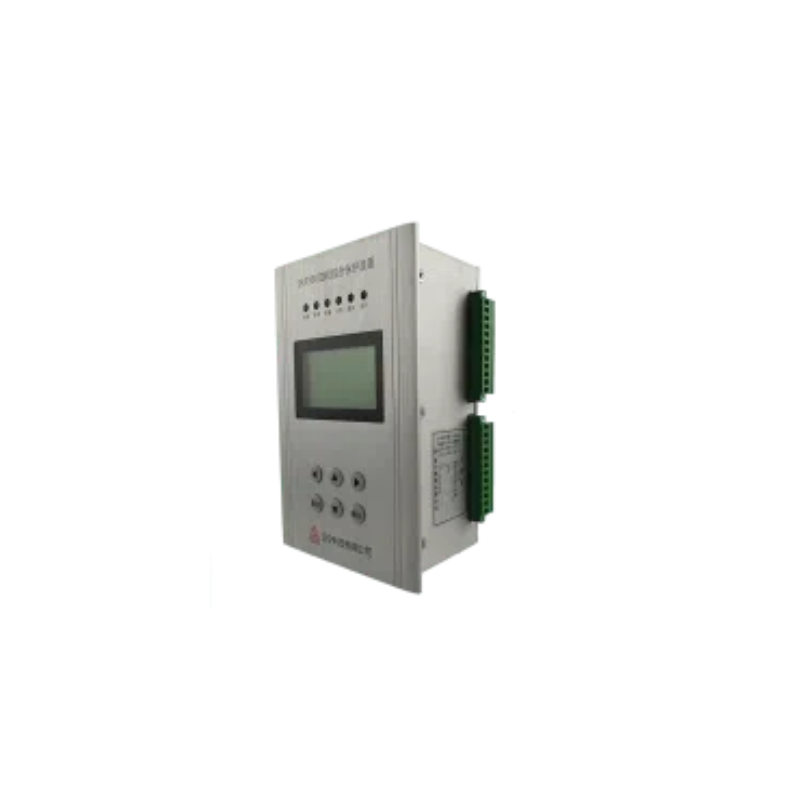

通常安裝于光伏電站的并網柜或負荷上端的主權銜接點開關柜內，其核心功能是通過實時監測電網電流和電壓，在檢測到逆功率時迅速斷開電路，防止電網回送功率對發電機或設備造成損害。
一、核心功能與作用
逆功率檢測與保護
逆功率保護測控裝置通過監測電網的電流和電壓，計算有功功率和無功功率。當檢測到有功功率方向異常（即電網向發電機回送功率）時，裝置會立即發出保護信號，觸發斷路器或開關斷開電路，避免逆功率對發電機或設備造成損害。
實時監測與調節
在光伏并網系統中，當發電功率大于負載功率時，多余的電量可能通過低壓配電變壓器向上級電網逆向送電。逆功率保護測控裝置通過實時監測配電變壓器低壓出口側的電壓、電流信號，調節系統的發電功率，防止逆向送電，實現“自發自用，余電不上網”的功能。
通訊與對時功能
部分高級別的逆功率保護測控裝置還具備通訊功能，可與上位機或其他智能設備進行數據交換，實現遠程監控和調試。同時，裝置支持對時功能，確保時間同步的準確性，便于故障分析和事件追憶。
二、技術特點
高精度監測
逆功率保護測控裝置采用高精度電流互感器、電壓傳感器等元件，實時監測電網的電流、電壓、功率方向等參數，確保監測數據的準確性。
快速響應
當檢測到逆功率時，裝置能在毫秒級時間內發出保護信號，迅速斷開電路，防止設備損壞和安全事故的發生。
靈活配置
裝置的出口繼電器通常單獨使用一個通道，方便保護的投入和退出。同時，所有的遙控分合、保護跳閘、事故信號、預告信號等出口都可以單獨配置，滿足不同場景的需求。
三、應用場景
光伏并網系統
在自發自用余電不上網的光伏項目中，逆功率保護測控裝置通常安裝于光伏并網柜內。當光伏發電功率大于負載功率時，裝置會監測到逆功率現象并切斷逆功率線路，維護電網的穩定和設備的安全。
充電樁系統與儲能系統
在充電樁系統和儲能系統中，要求公共電網的電可以輸送到充電樁或儲能設備，但充電樁或儲能設備不能反送電到公共電網。此時，逆功率保護測控裝置可在逆功率發生時斷開并網開關，防止逆流現象的發生。
發電機模式發電項目
在余熱發電、火力發電、水力發電等以發電機模式發電的項目中，逆功率保護測控裝置可作為發電機后備保護裝置的一部分，組屏安裝于發電機控制室內。當發電機失磁或其他原因?qū)е掳l(fā)電機變?yōu)殡妱訖C運行時（即從系統中吸取有功功率），裝置會發出保護信號，防止設備損壞。
四、安裝位置選擇依據
監測點選擇
逆功率保護測控裝置的采樣點應位于負荷上端的主權銜接點或并網點處，以便準確監測電網的電流和電壓信號。
開關柜選擇
根據監測點的位置選擇合適的開關柜進行安裝。在光伏并網系統中，通常選擇光伏并網柜；在發電機模式發電項目中，則選擇發電機控制柜或相關保護柜。
環境適應性
安裝位置應滿足裝置的環境適應性要求，如溫度、濕度、振動等條件應符合裝置的技術規范。
