9400系類裝置說明

適用范國:主要用于環網柜,450柜等。

裝置材料:外売/面板均為鋁合金型村、阻燃性接線子、128*64渡品顯示

工作電源:AC/DC:95-265:可特珠定料DC24V、DC48V等

交流量采集：8路,PT4路、井列為8路電壓；其它保護為6路電流、2路電壓。

開關量采集：8個,已定義的非電量,在保護投中關閉后為普通開關量

繼電器出口：6個,其中有2個為告警跳信號出口

485通訊口：1路, Modbus-RTU標準協議。

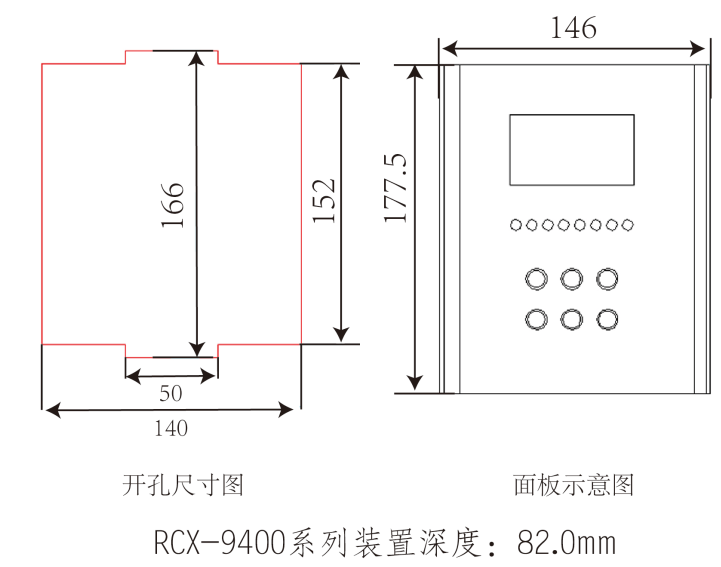

開孔尺寸：

產品描述：

RCX-9411線路保護測控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);重合閘;過負荷(告警/跳閘可選);零序過流(告警/跳閘可選);零序過流I段/II段/III段,零流II段反時限(一般/非常/極端/退);過電壓/低電壓/低頻減載PT斷線/PT失壓控制回路斷線;系統失電。

RCX-9421變壓器保護則控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選);零序過流(告警/跳閘可選);零序過流I段/II段/III段,零流II段反時限(一般/非常/極端/退);過電壓/低電壓/低頻減載/PT斷線/PT失壓;控制回路斷線;主變開門/負控跳閘/重瓦斯/輕瓦斯/溫度過高/溫度升高;系統失電。

RCX-9431電動機保護別控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選);零序過流(告警/跳閘可選);零序過流I段/II段/III段,零流III段反時限(一般/非常/極端/退)過電壓/低電壓/PT斷線/PT失壓;控制回路斷線溫度升高/溫度過高;系統失電。

RCX-9441并列保護測控裝置：I/II母過電壓、I/I1母低電壓;I/I1母PT斷線、I/II母PT失壓、I/II母絕緣監視;PT并列。

RCX-9451 PT保護測控裝置：過電壓、低電壓、PT斷線、PT失壓、母線絕緣監視。

RCX-9461電容器保護測控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選);零序過流(告警/跳閘可選);零序過流I段/Ⅱ段/III段,零流III段反時限(一般/非常/極端/退)過電壓/低電壓/PT斷線/PT失壓;控制回路斷線。

RCX-9471母聯備自投保護測控裝置：母聯保護及母聯備自投速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選);控制回路斷線;母聯備自投(跳1#進線合母聯或者跳2進線合母聯)。

RCX-9481保護控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選);零序過流(告警/跳閘/退);零序過流I段/II段/III段,零流III段反時限(一般/非常/極端/退);控制回路斷線;進線備自投功能(跳主進線合備用進線)、自恢復功能(跳備用進線合主進線)。

RCX-9491母聯保護測控裝置：速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);過負荷(告警/跳閘可選)過電壓/低電壓/PT斷線/PT失壓;控制回路斷線。

RCX-9401綜合保護測控裝置:速斷/限時速斷/過電流/過電流反時限(一般/非常/極端/退);重合閘;電動機啟動;過負荷告警/跳閘可選);零序過流(告警/跳閘可選)零序過流I段/II段/III段,零流III段反時限(一般/非常/極端/退);過電壓/低電壓/低頻減載/PT斷線/PT失壓;控制回路斷線;主變開門/重瓦斯/輕瓦斯/溫度過高/溫度升高;系統失電。
