變電站電力后臺監控系統介紹
- 編輯 :
專注微機保護
時間 : 2020-05-08 09:52 瀏覽量 : 347
-
轉載請備注（http://www.85720.cn/）
一、 什么是變電站監控系統
變電站后臺監控系統就是將變電站內的二次設備，如微機保護、直流屏、電度表、電能質量等二次設備，利用計算機技術和現代的通信技術，通過功能整合和技術優化設計，對整個電站執行自動監視。

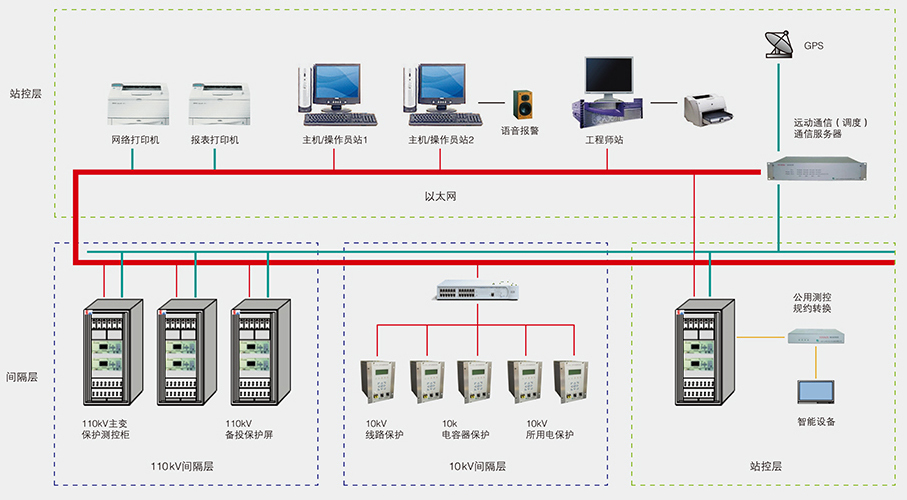

二、后臺監控系統的組成，如下圖
1 | 監控主機 | Optiplex5040 | 臺 | 1 | DELL |
2 | 液晶顯示器 | 24英寸 | 臺 | 1 | 飛利浦 |
3 | A4激光打印機 | HP-1108 | 套 | 1 | 惠普 |
4 | 有源報警音箱 | R323T | 套 | 1 | 漫步者 |
5 | 監控系統開發軟件 | V1.0 | 套 | 1 | 杭州繼保南瑞 |
6 | 監控系統運行軟件 | V1.0 | 套 | 1 | 杭州繼保南瑞 |
7 | 操作系統 | WINDOWS XP | 套 | 1 | 微軟 |
9 | 通訊電纜 | 2*0.5mm 2 | 卷 | 5 | 國產優質 |
10 | 網線 | 8芯 | 米 | 300 | 國產優質 |
11 | 工作臺（雙工位） | 不銹鋼（2000*900*740） | 套 | 1 | 杭州繼保南瑞 |
三、后臺監控主要功能
1、在彩色顯示器上有主接線圖、表格、曲線、棒圖等形式顯示變電站的運行狀態和運行參 數，不同顏色區分不同的狀態(斷路器的分、合、檢修，運行參數的正常、越限)。??
2、斷路器、刀閘的分、合操作，主變分接頭的升、降、停操作。? ??
3、斷路器變位、運行參數越限時，可利用語音響、文字等手段報警。? ??
4、潮流報表可自動定時打印，事故發生時事件順序記錄可自動打印，屏幕畫面任意復制。??
5、各種統計、計算功能。? ?
6、屏幕顯示變電站綜合自動化系統配置圖、監控系統及保護柜的插件狀態表，用不同顏色反應各機柜、插件的狀態。(運行、停運、故障)?
7、顯示所需的保護定值，保護測量值。?
8、電源、通道、主要板接口具有防雷防過電壓措施
