電力系統發生不對稱短路或者三相不對稱運行時，發電機定子繞組中就有負序電流，這個電流在電動機氣隙中產生反向旋轉磁場，相對于轉子為兩倍同步轉速。因此在轉子部件中出現倍頻電流，該電流使得轉子上電流密度很大的某些部位造成轉子局部灼傷。嚴重時可能使護環受熱松脫，使發電機造成重大損壞。另外１００Ｈz的振動。?為了防止上述危害發電機的問題發生，必須設置負序電流保護。發電機負序過流保護屬于發電機后備保護的一種，以下對該功能做一個簡單介紹。

(1)保護內容:反映發電機負序過電流,是發電機轉子過熱的主保護

(2)原理:根據發電機轉子發熱所容許的負序電流,由定時限和反時限兩部分組成負序過流保護。

定時限:動作值低,延時固定。

反時限:故障量越大,延時越短。

發電機轉子發熱特性方程:I2*2,Xt=A

A:發電機允許過熱時間常數,300MW汽發取6-15。

I2*:以發電機額定電流倍數表示的負序電流標么值。

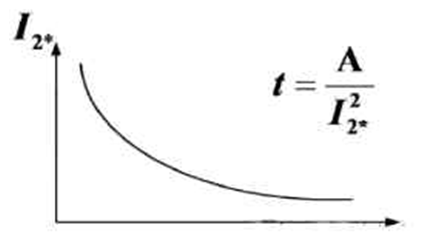

發電機(轉子)承受負序電流的能力曲線,呈現反時限特性。

定時限部分

動作電流,按躲過發電機長期允許的負序電流整定,一般取:

l2op=0.1lN

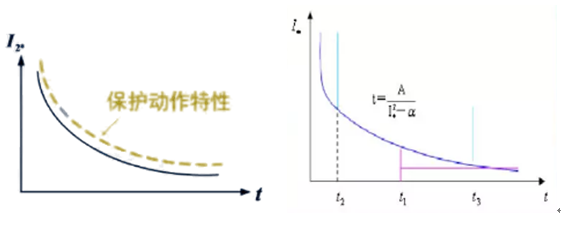

反時限部分(三部分):

上限段(t2),固定短延時動作

反時限段(t2-t3),按反時限動作。

下限段,延時可整定到1000S。

(3)特點:

由定時限和反時限兩部分組成

反時限部分能夠模擬熱積累過程

(4)出口方式

定時限:延時發信號,延時5-105

反時限:全停
