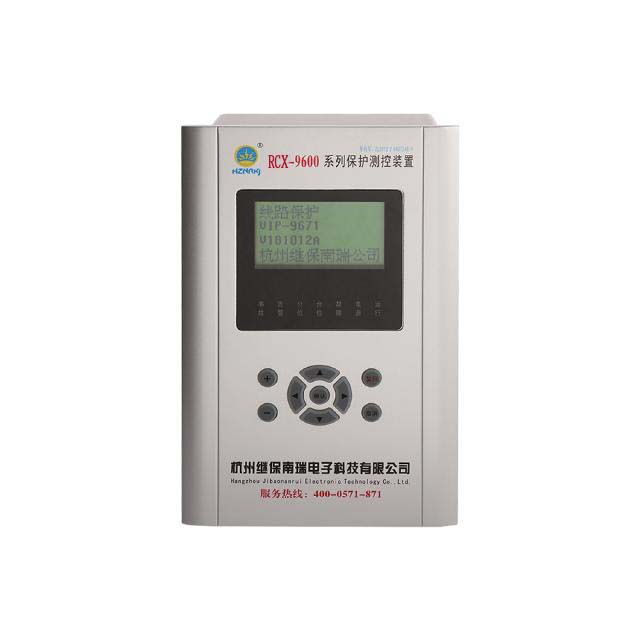

電力變壓器是電力系統中的重要電氣設備，其廣泛應用于不同電壓等級的變電站中。起到的作用是變電和配電的作用。對于變壓器故障，可以分為內部故障和外部故障。其中內部故障是比較常見的。為了保障其穩定安全運行。經常會用到的變壓器保護屏。其中變壓器差動保護裝置是最重要的，是變壓器的主保護之一，以下做一個簡單介紹。

1、差動保護的保護范圍：

包括了各側電流互感器以內區域，可以保護變壓器繞組的相間短路、匝間短路、各側引出線短路和中性點接地側變壓器繞組和引出線上的單相接地短路。

2、變壓器差動保護相對于其它差動保護的不同

變壓器差動保護與線路、發電機差動保護不同，變壓器一般具有兩個或更多個電壓等級，變壓器原副邊電氣量反映的是變壓器各側磁耦合關系，因此變壓器差動保護不平衡電流產生的因素更多，特別是變壓器勵磁涌流、過勵磁均對保護有影響，需要采取相應措施防止保護誤動。

3、變壓器差動保護的原理

差動保護的動作量為差動電流，差動電流為變壓器各側電流相量和，變壓器區內故障時，差動電流為流入故障點的電流，當差動電流大于保護的動作電流時，差動保護動作。在變壓器正常運行和外部故障時，變壓器各側流入和流出的一次電流之和為零，保護不會動作。但變壓器差動保護在實際正常運行和外部短路時，由于變壓器各側電流幅值和相位不同，以及勵磁電流的存在，使得差動回路中穩態、暫態不平衡電流顯著增加，從而造成影響差動保護動作行為的特殊問題。

總結，變壓器差動保護是變壓器最重要的保護功能，同時在所有保護中，也是相對復雜 ，保護原理考慮的東西比較多，理解起來難度比較大。
